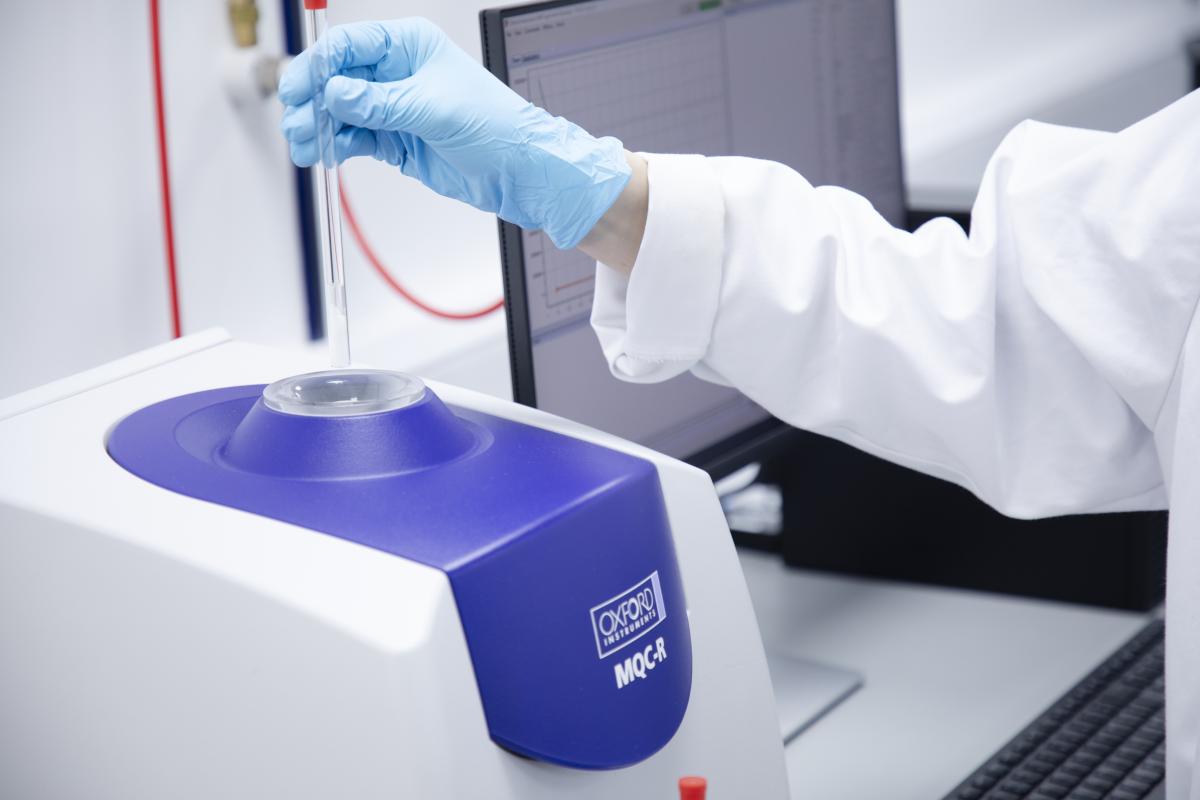

MQC-R

一款灵活用于材料分析的台式时域核磁共振(TD-NMR)研究仪器。

MQC-R是一款高度可配置的台式时域核磁共振(TD-NMR)仪器,适用于学术界和工业界对材料的灵活分析。

其模块化设计提供了广泛的选项,包括可变样品温度及脉冲场梯度组件,用于测量扩散系数和一维分布。

产品咨询 下载样本

MQC-R可表征样品的关键物理性质(如流动性、微观结构和传质)及成分(如水和氟含量),广泛应用于食品科学、化学研究、制药、化妆品、聚合物、电池、建筑材料等领域。其独特之处在于可配置多种原子核(如1H、 19F)和探头尺寸。

为何选择TD-NMR?

与其他技术相比,TD-NMR具有非侵入性、非破坏性、样品制备简单等优势,且适用于透明与不透明样品。此外,TD-NMR无需使用危险化学品,可在实验室台面、移动工作站或生产线旁部署。

MQC-R基于我们在TD-NMR领域的长期创新经验,结合全球客户与技术支持,助力研究人员加速新产品开发、材料表征及工艺优化。

点击热点区域探索MQC-R:

1
2
3
4
5
6

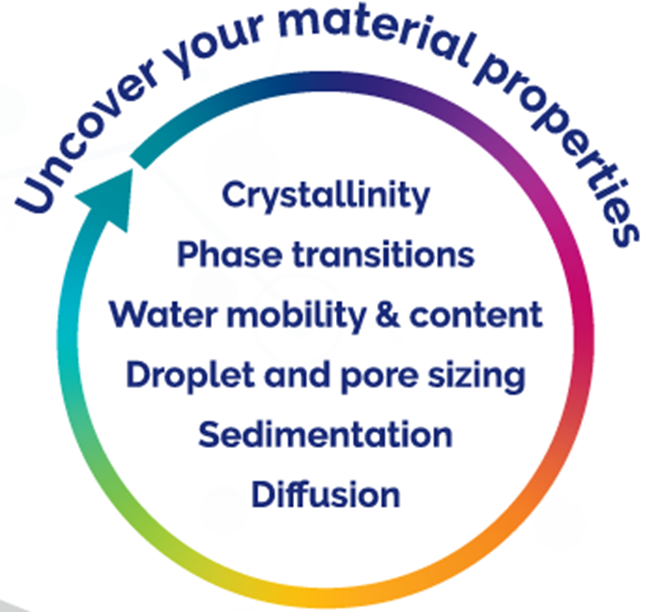

MQC-R可执行多种实验以测定样品关键性质,主要应用包括:

  • 食品科学与质量控制
  • 聚合物研究与质量控制
  • 制药研究
  • 化学研究
  • 电池研究
  • 材料研究

随着需求的日益增长,开发能够实现快速充电与更高能量密度的电池材料的研究显得愈发重要。此外,这些材料的表征测量手段可进一步用于监测其在制造过程中的一致性。

例如,通过 1H弛豫可表征用于涂覆工艺的浆料混合物的物理性质。此类测量还可用于监测浆料成分的一致性,从而优化涂覆工艺。

MQC-R是研究、开发与制造电池的理想工具,既能助力新型电池材料的探索,也能确保对制造过程的严格控制。

MQC-R 可用于研究以下领域:

  • 动力学,包括反应过程中的相变。
  • 孔径表征,例如催化剂的孔径。
  • 多孔介质表征和流体传输特性**,例如混凝土。
  • 质量传输和扩散。
  • 粘度变化。
  • 液滴尺寸分布,例如油漆。
  • 水分含量。
  • 水合和老化过程。

食品的特性,如风味和质地,关键取决于其各种成分的分布和微观结构,包括添加剂如乳化剂、稳定剂和增稠剂。因此,食品行业需要强大的分析工具来优化产品并确保其符合质量标准。

除了油、固体脂肪和水含量的测量外,MQC-R 还可以在不改变样品的情况下对食品的物理特性进行整体测量。这是通过间接测量水/脂肪的微观分布来实现的。通过核磁共振(NMR)弛豫测量的水流动性和含量对其环境以及大分子特性(例如蛋白质浓度、聚集和变性)特别敏感。

脉冲场梯度(PFG)选项能够测量自扩散和受限扩散;后者可以测定乳液中的液滴尺寸分布,例如乳制品和非乳制品涂抹酱。PFG 也是进行一维分布或成像所必需的,这些技术可用于实时监测水(水合)和固体(沉降)的迁移。

MQC-R 提供了一种快速简便的整体测量方法,用于质量保证/质量控制(QA/QC)中的液滴尺寸分布测量,例如人造黄油。样品制备非常简单,并且可以使用可变温度探头对食品乳液进行冷却,以在测量过程中保持其结构完整,测量可以穿透整个样品。

了解更多信息

聚合物无疑是功能材料中最重要的类别之一,广泛应用于日常生活中的各个领域。随着该领域的不断进步,拥有可靠的方法进行聚合物相关研究和质量控制至关重要。MQC-R 提供了一系列多功能且可靠的解决方案,用于研究聚合物系统,从新材料开发和研究到最终产品的工艺和质量控制。

通过 MQC-R 测量的 1H 弛豫可以与聚合物和弹性体的多种物理和机械特性相关联,包括非晶/结晶含量、交联密度和结晶动力学。将弛豫测量与可变温度功能结合,可以监测聚合物的相变。同样,19F 弛豫可用于研究含氟聚合物和氟弹性体,并量化其氟含量。

具有脉冲场梯度(PFG)功能的 MQC-R 可以测量分子扩散,这与未知多分散聚合物的分子量/分子量分布相关。

MQC-R 的聚合物研究方法可以显著帮助研发,其中许多方法可以通过易于使用的工业应用软件进行访问,通常用于工艺和质量控制,而无需进一步的核磁共振知识。

了解更多信息
  • 23 MHz 磁体 – 用于高灵敏度和高效的时域核磁共振(TD-NMR)分析
  • 可互换探头 – 轻松切换不同样品尺寸、原子核和变温选项
  • 10 - 26 mm 直径探头 – 可分析多种样品尺寸(最大体积为 14 ml)
  • 液体变温选项 – 在 -5°C 至 70°C 的固定或范围内表征样品特性
  • 脉冲场梯度选项,超过 3.0 T/m – 用于扩散、液滴尺寸分布和一维分布分析
  • 高度可配置,支持模块化升级,以满足需求变化
  • 易于使用且可定制的软件,具备高级测量选项,例如二维弛豫和扩散分布

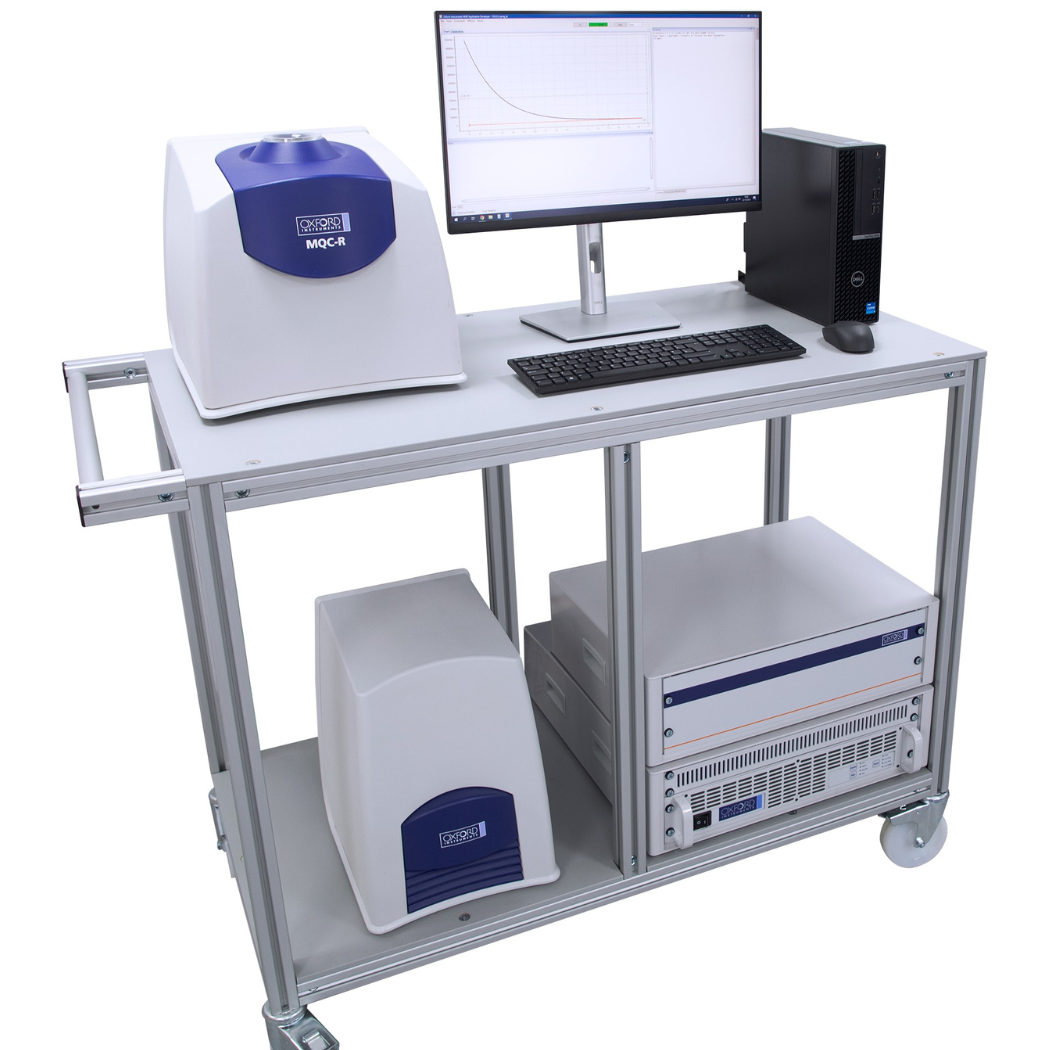

  • 可移动工作站选项 – 轻松在实验室内或不同地点之间移动

硬件

磁场强度(工作频率)  0.55特斯拉(¹H为23 MHz)
探头尺寸(样品体积)  10 mm(1 ml)、18 mm(7 ml)、26 mm(14 ml)
P90(10 mm探头) <3 μs
数据采样率 取决于滤波器,典型值16 MHz/16位
 数据点容量  >128k
RF功率   250 W(10%占空比)
脉冲场梯度(沿探头轴向)*  ≥3.0 T/m
液体控温探头(仅¹H)*10 mm或18 mm -5°C至+70°C(需额外设备)
气体控温探头*  即将推出…
PC配置 研究系统配备外置Windows 11 PC及显示器;QA/QC系统(如液滴尺寸分析系统)配备集成PC与显示器

*为选配项

研究软件

以用户为导向的独家研究软件由Green Imaging提供支持。

软件包

包含的实验

标准/选项

MQC-R 基础版

  • 自由感应衰减(FID)用于 T* 测量
  • 反转恢复和饱和恢复 T 测量
  • CPMG 和 Hahn 回波 T 测量
  • 固体回波
  • FID-CPMG

所有研究系统的标准配置

MQC-R 标准梯度版

  • 脉冲场梯度(PFG)自旋回波和受激回波扩散测量
  • 一维分布(自旋回波、SPRITE 和 SE-SPI)

所有配备脉冲场梯度硬件的研究系统的标准配置

MQC-R 二维弛豫分析

  • T₁-T₂ (反转恢复和饱和恢复)
  • T₂-T₂ 交换
  • T₁-T₂* (饱和恢复 - FID)
  • T₁-T₂*-T₂ (反转恢复 - FID-CPMG)

标准/选项

MQC-R 高级梯度版

  • T-扩散(二维)
  • 一维空间分辨 T、T 和 T-T
  • 可选配置,需要脉冲场梯度硬件
  • 专注于工业应用的软件

说明

任何牛津仪器(Oxford Instruments)的时域核磁共振(TD-NMR)质量保证/质量控制(QA/QC)应用软件(例如油、水、固体脂肪、氟含量以及非晶/结晶含量测量)都可以与研究软件一起安装。MQC-R 也可以仅用于仅 MQC-R 硬件支持的质量保证/质量控制应用,例如乳液的液滴尺寸分布(DSD)测量。在这些情况下,MQC-R 将仅配置牛津仪器的 TD-NMR QA/QC 应用软件,而研究软件将作为可选升级提供。
